缓冲罐技术综述：原理、设计与应用
在各类工业气体系统中，缓冲罐作为一种经典且不可或缺的脉动抑制设备，因其卓越的性能与可靠性，至今仍被广泛部署与应用。其核心功能在于隔离作为主要振源的气缸与下游输送网络，通过其物理结构与容积特性，对系统中的气流脉动进行吸收与衰减，从而保障整个管道系统的稳定、高效与安全运行。
一、核心工作原理
缓冲罐的抑振机制是一个多物理过程协同作用的结果：
- 脉动衰减：当周期性压力脉动的气流进入缓冲罐后，由于流道截面积急剧扩大，气体流速骤降，动能通过分子间的摩擦、混合与撞击转化为内能，使得脉动振幅被显著削弱，流出缓冲罐的气流趋于平稳。
- 频率调制：缓冲罐的引入会改变原管路系统的气柱固有频率。当安装于气缸出口附近时，它能大幅提高局部气柱的固有频率，从而有效避开由压缩机工作周期激发的低阶共振区，防止振动被放大。
- 稳压与滤波：足够大的缓冲罐容积使其扮演“气体水库”的角色，可吸收瞬时的流量尖峰，补充流量低谷，起到稳定系统平均压力的作用。同时，其物理结构本质上构成一个机械低通滤波器，对高频压力波具有优异的衰减能力。
二、关键设计参数与优化
缓冲罐的设计直接决定其缓冲效果，其中几个关键参数至关重要：
- 容积确定：容积是基础性设计参数。经验法则通常建议取为压缩机气缸工作容积的10～15倍。但需注意，缓冲罐距离气缸越远，所需容积越大，有时需增至25～40倍才能达到同等衰减效果。
- 几何形状与长径比：在容积相等时，球形罐通常比圆筒形罐具有更优的脉动衰减特性。对于圆筒形缓冲罐，其自身的长径比（长度与直径之比）是重要优化参数。研究表明，当长径比介于1.5~2.0之间时，能对压力脉动产生最佳的减振效果。在需要增大容积时，优先增加直径比增加长度更为有效。
- 安装与连接：“近气缸”是黄金原则，缓冲效果随距离增加而减弱。最佳实践是将其直接与气缸进出口法兰连接。此外，连接气缸与缓冲罐之间的短接管参数也影响显著，其长径比（管长/内径）建议控制在1.25~1.75之间，以实现最佳的脉动削减。平卧安装通常优于竖立安装。
注：研究证实，随着缓冲罐容积的增加，管路内压力脉动值逐渐减小；而随着气缸与缓冲罐之间连接管长度的增加，管道内气流脉动反而会增强。
三、主要应用场景
缓冲罐广泛应用于存在周期性、间歇性气体排放或吸入的领域：
- 低压天然气井增压系统：天然气井因长期开采后，油压接近外输管道的压力无法继续生产，配备单级增压压缩机维持生产。
- 水淹天然气井气举系统：天然气井因井筒严重积液，油压下降，需要三级或四级气举压缩机进行气举作业，每级压缩机气缸的进气和排气口都需要缓冲罐。
- 工艺气体压缩系统：石油化工、天然气加工、煤化工等，用于处理高压、易燃、有毒或贵重的工艺气体，确保流程连续性与安全性。
- 动力与工厂空气系统：为整个工厂提供仪表风、工具动力的空压站，缓冲罐能有效平抑脉动，保护末端精密设备，延长管道寿命。
- 制冷与 HVAC 系统：大型制冷机组或中央空调的压缩机出口，用于减少制冷剂流量脉动，提升系统能效与运行平稳性。
- 特种及科研供气系统：对气体流量和压力稳定性要求极高的实验室、半导体制造、分析测试设备等。

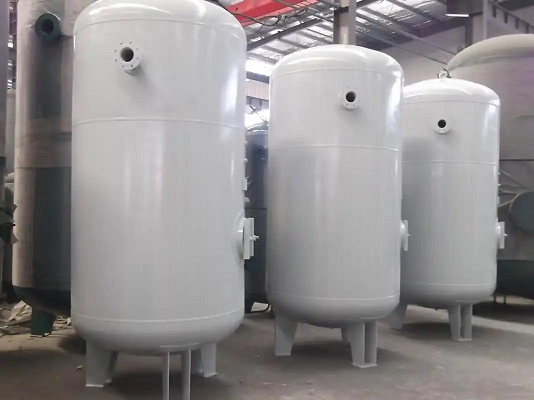

缓冲罐
四、相关标准与规范
缓冲罐作为承压设备，其设计、制造与测试需严格遵守相关国家及行业标准，主要包括：
- 压力容器通用标准：GB/T 150《压力容器》系列标准、ASME《锅炉及压力容器规范》第VIII卷等，规定了材料、设计、制造与检验的基本安全要求。
- 压缩机专项标准：API 618《石油、化工和天然气工业用往复压缩机》是国际权威标准，对气流脉动和管道振动的允许限度有详细规定。国内可参考GB/T 25359等相关标准。
- 性能评估标准：ISO 10816系列（振动评估）等标准，为系统振动与脉动水平提供了测量与评判依据。
总结而言，缓冲罐的效能是容积、形状、安装位置及连接方式等多因素共同作用的结果。深入理解其抑制气流脉动的机理，并遵循工程实践经验与标准规范进行精细化设计，是确保压缩机及其相连管道系统实现长久、平稳、低耗运行的关键。
关键字：压缩机,缓冲罐,脉动,容积,气缸,管道,长径比
